开发板简介
1
开发板介绍
WT9932P4‑TINY 开发板以乐鑫 ESP32P4 芯片为核心，是嵌入式开发的得力工具。其尺寸仅 69x28mm，紧凑设计适配空间受限场景。 该板基于 WT0132P4‑A1 模组，采用两层板设计， 保证稳定且降低成本。板载 MIPI DSI 和 CSI 的 FPC 接口，支持显示与图像采集， 适用于安防监控、机器人导航等场景。 全部引脚引出且排针支持面包板，极大提升扩展灵活性。板载 RGB 灯可实现多彩状态指示与交互效果。同时配备 Type‑C 接口的FUSB 和 HUSB，传输快且支持正反插，为调试、供电提供便利，是物联网等领域开发的理想选择。
2
产品特点
核心配置：以高性能乐鑫 ESP32P4 芯片为核心，满足嵌入式开发性能需求。
紧凑尺寸：仅 69x28mm 的小巧规格，适配空间受限的应用场景。
稳定设计：基于 WT0132P4‑A1 模组打造，采用两层板设计，保证稳定性同时降低成本。
图像接口：板载 MIPI DSI 和 CSI 的 FPC 接口，支持显示输出与图像采集功能。
扩展灵活：全部引脚引出，排针支持面包板连接，方便扩展外设。
状态指示：配备板载 RGB 灯，可实现多彩状态指示与交互效果。
便捷接口：搭载 Type‑C 接口的 FUSB 和 HUSB，传输快速且支持正反插，便于调试与供电
3
开发板图片
硬件参考
1

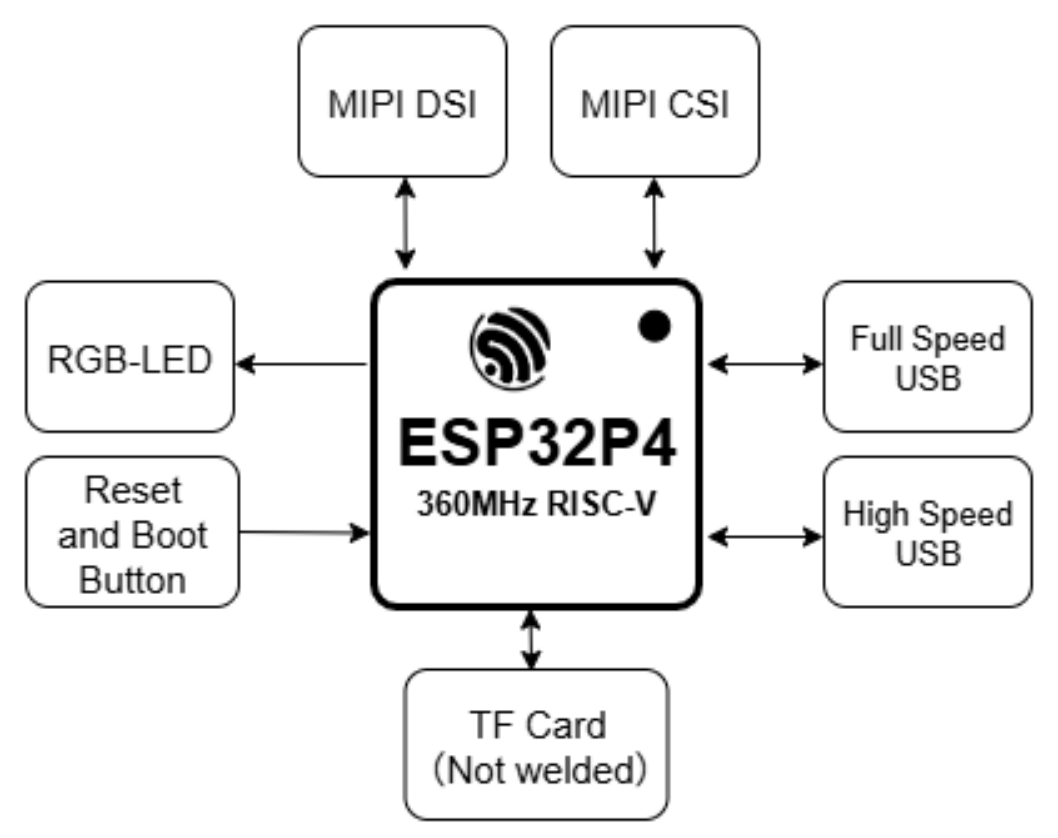

功能框图
图 1 – 功能框图
2
硬件外设
3

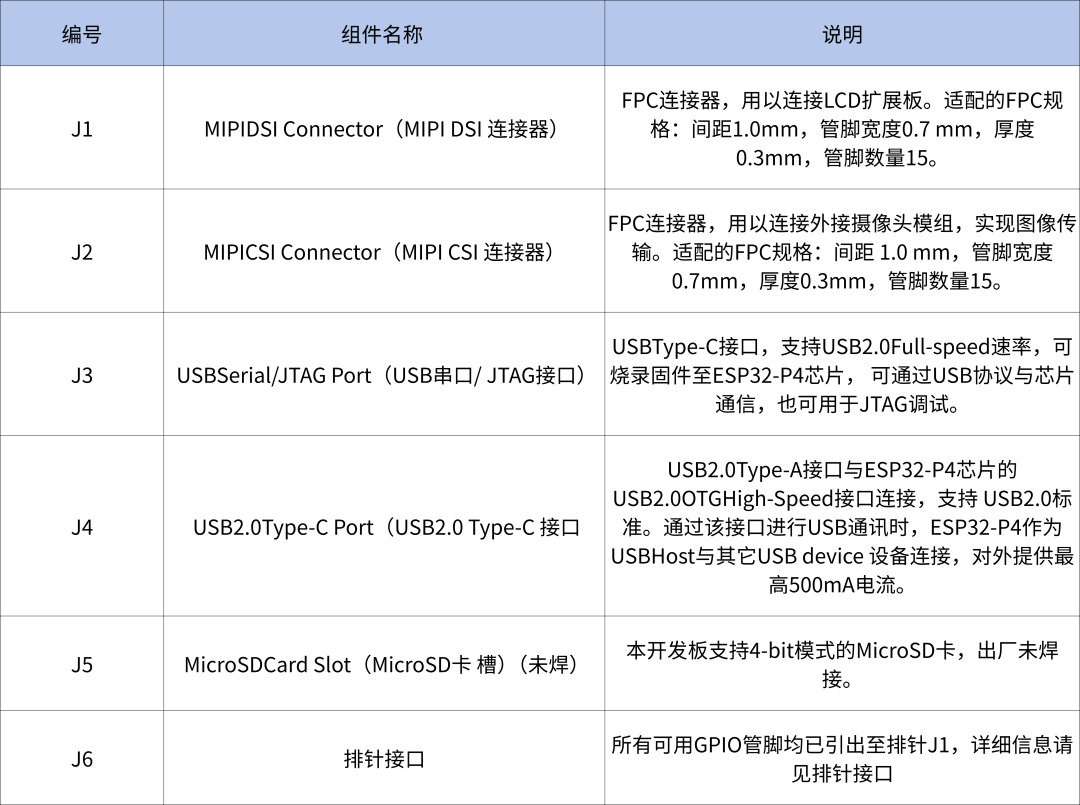

组件介绍

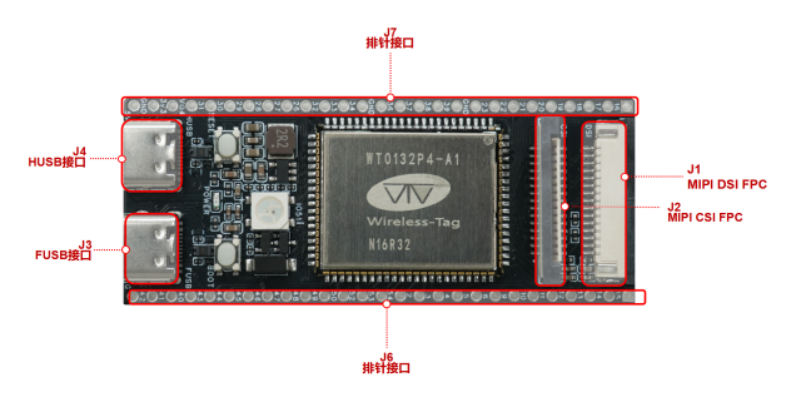

图 2 – 正面接口组件

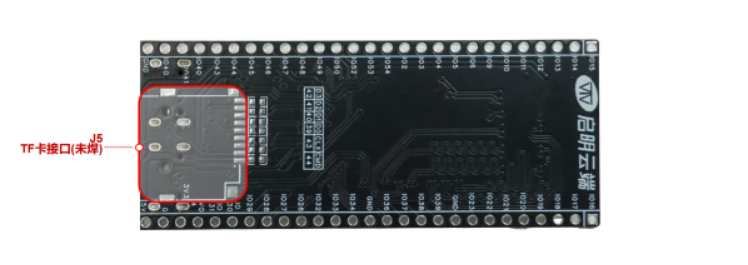

图 3 – 反面接口组件
4

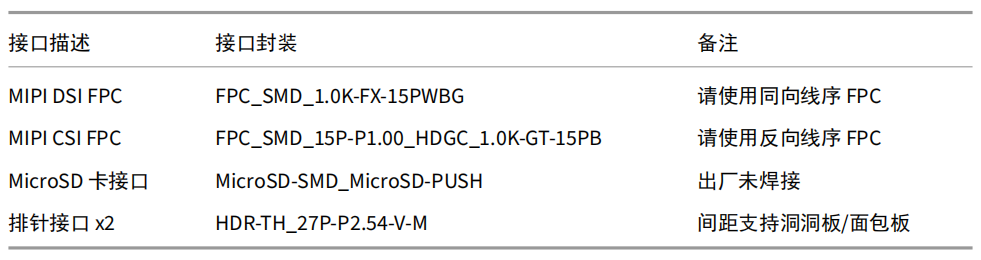

接口封装
5
接口说明
[J1] MIPI DSI FPC
FPC 的间距为 SMD 封装，1.0mm ，Pin 数 15，抽屉式，下接，卧贴 请使用同向线序的 FPC，示意图如下：

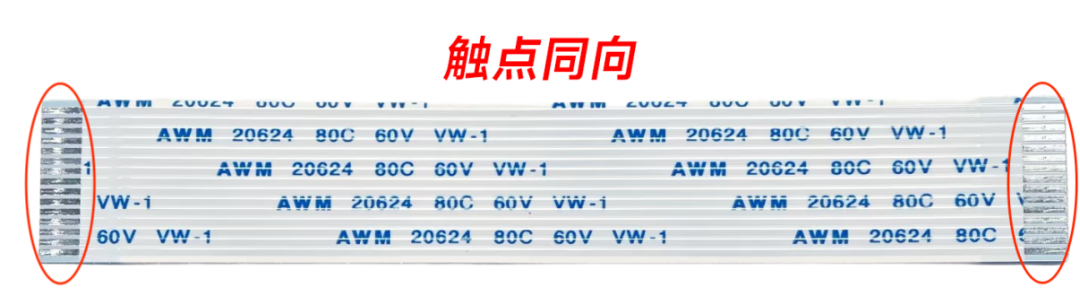

图 4 – 同向线序 FPC

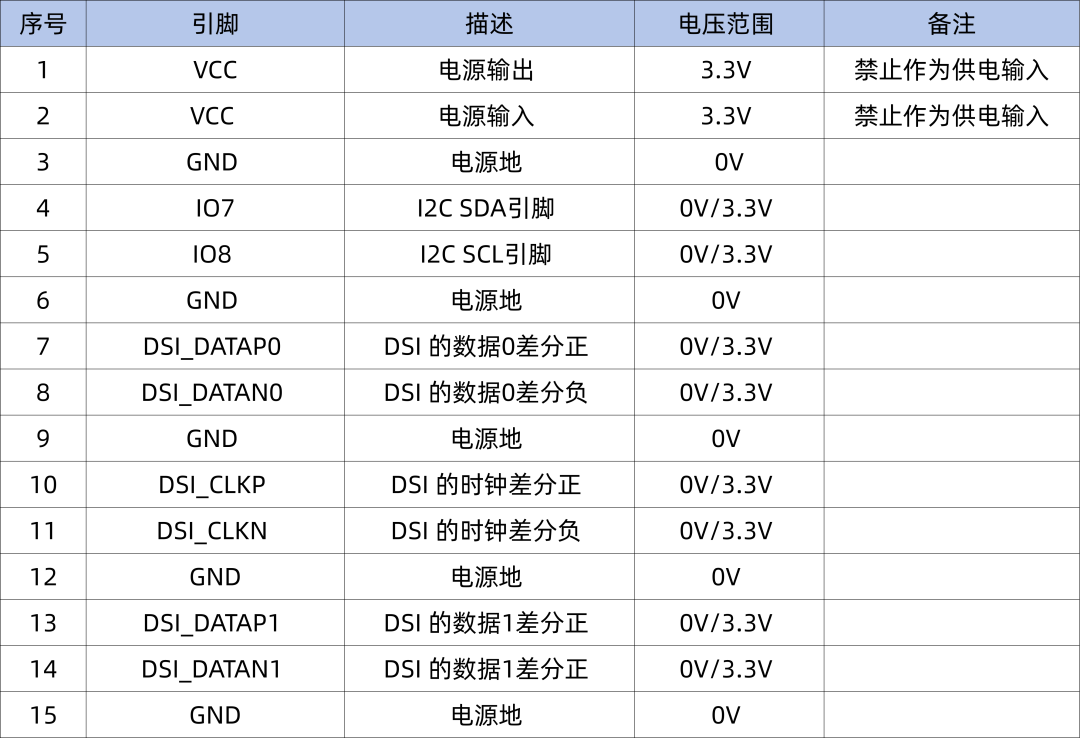

FPC 引脚线序为：
[J2] MIPI CSI FPC
FPC 的间距为 SMD 封装，1.0mm，Pin 数 15，抽屉式，单侧触点，立贴 请使用反向线序 FPC，示意图如下：

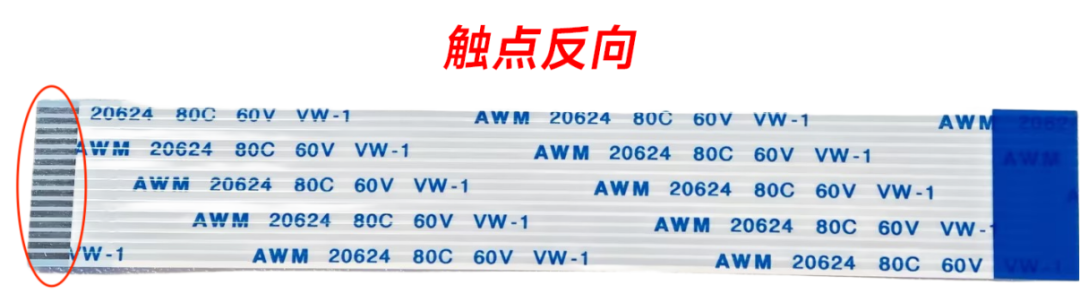

图 5 – 反向线序 FPC

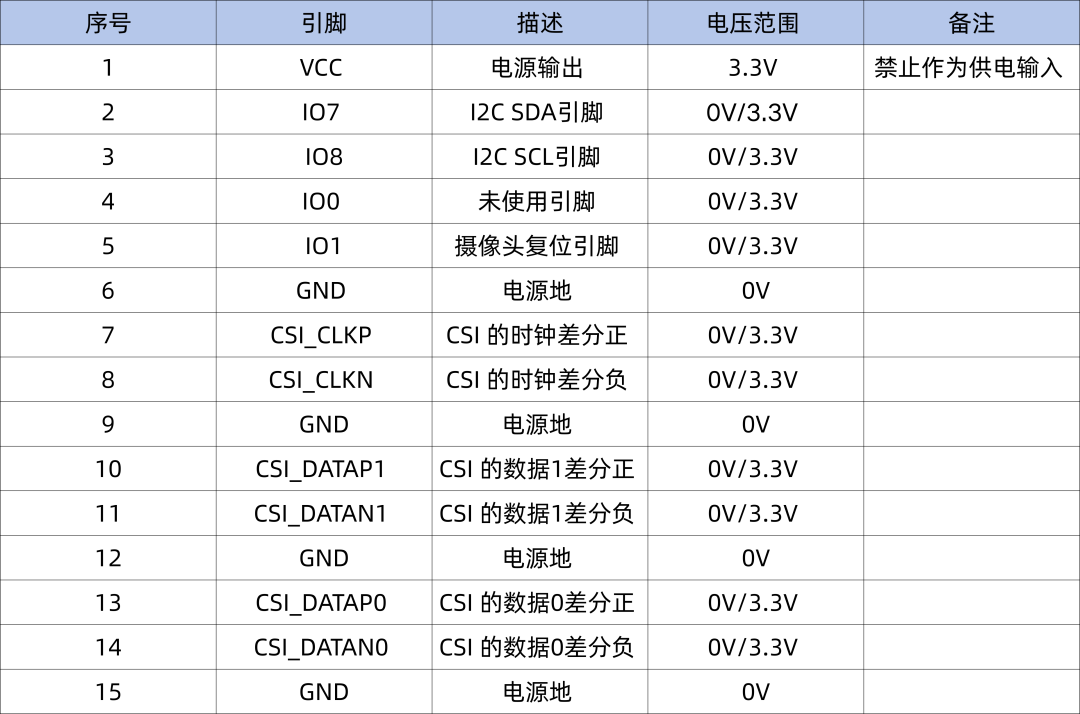

FPC 引脚线序为：
[J3] [J4] USB 供电接口
USB2.0 Type‑C 接口，可用于下载/供电。其中J3 是全速 USB2.0 最高理论速度为12Mbps，使用 IO 为 IO24， IO25 ，J4 是高速 USB2.0 最高理论速度为 480Mbps，使用 IO 为专属 IO。

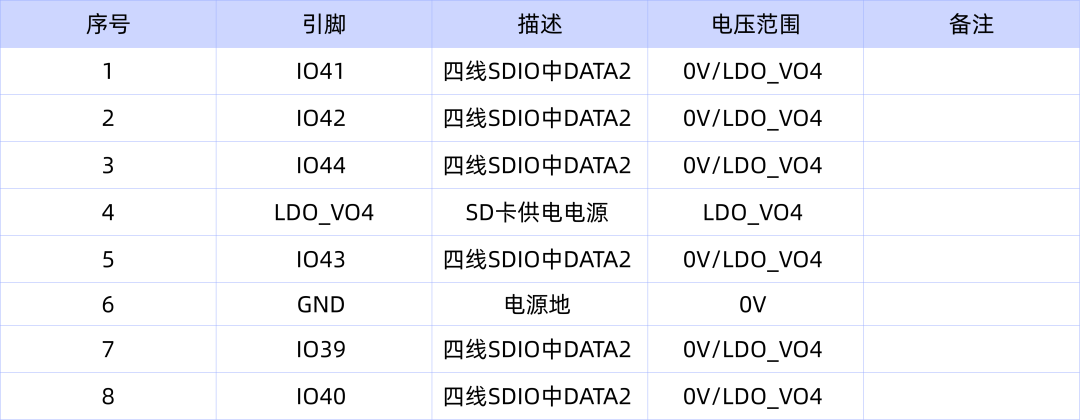

[J5] MicroSD 卡接口
自弹式 MicroSD 卡接口：
注意：这里的电源使用 LDO_VO4，通过配置可以支持 1.8V 供电
[J6] [J7] 排针接口

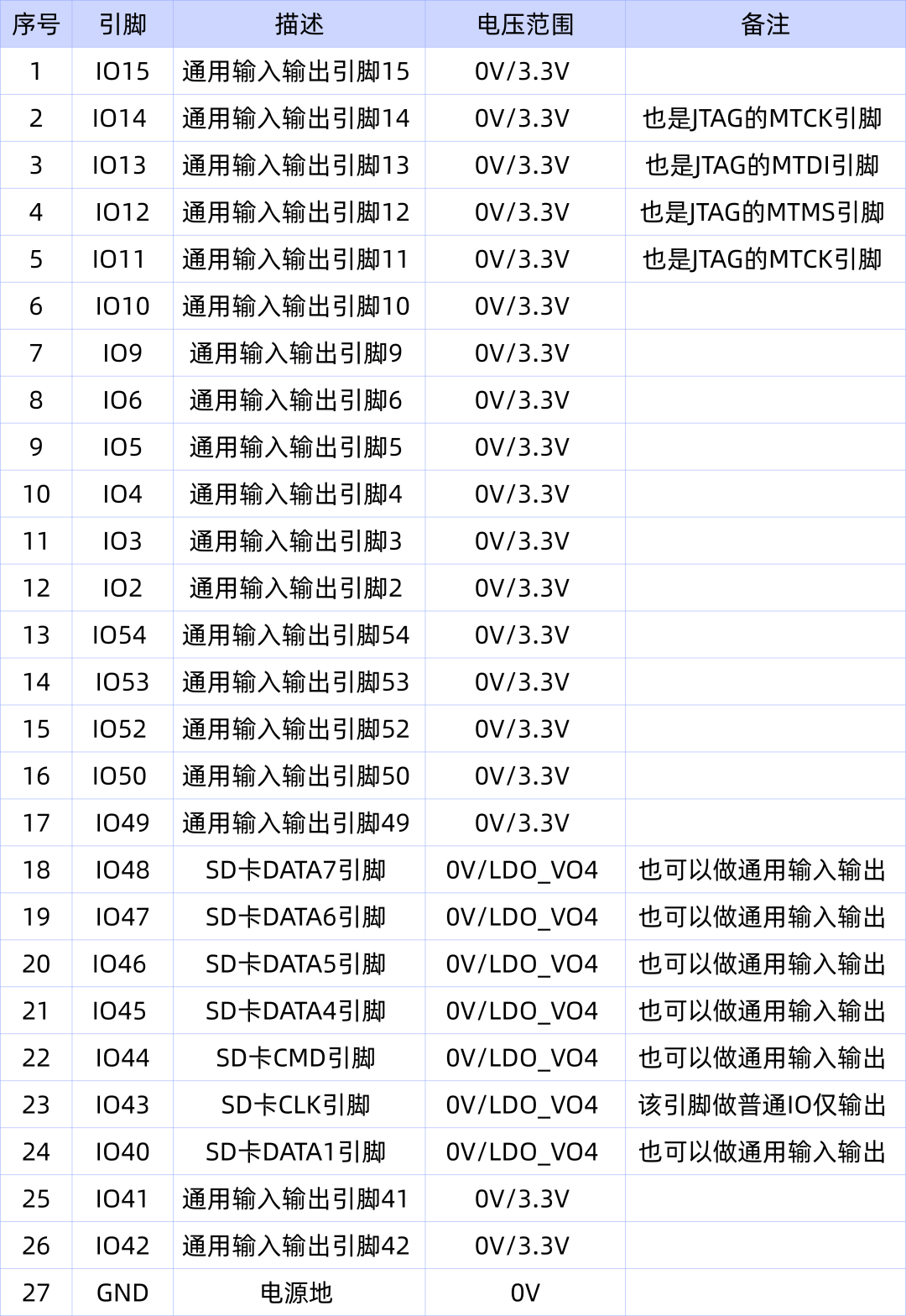

排针接口为2.54mm间距的常见排针接口，以下是[J6]引脚定义：

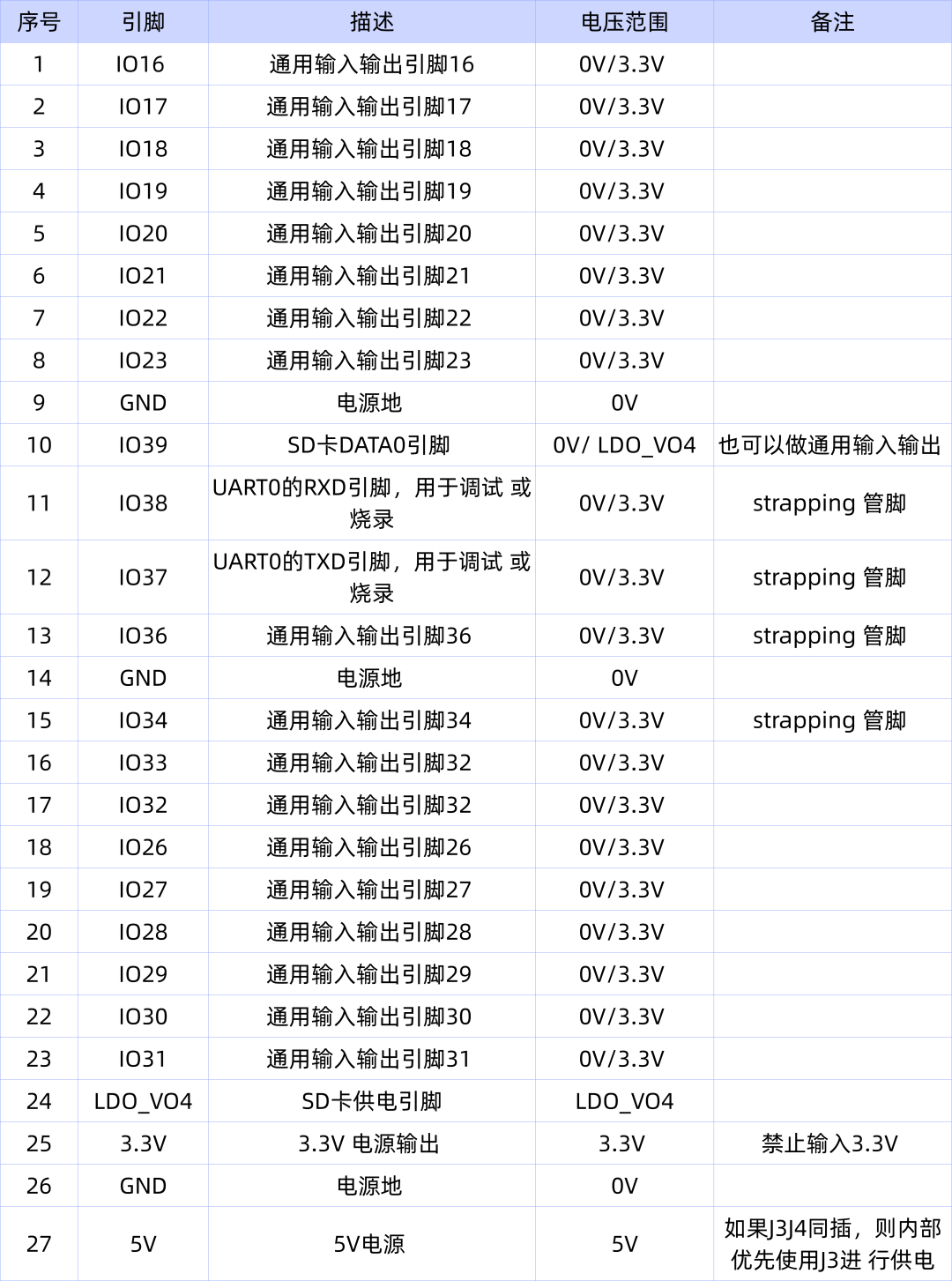

以下是[J7]引脚定义：

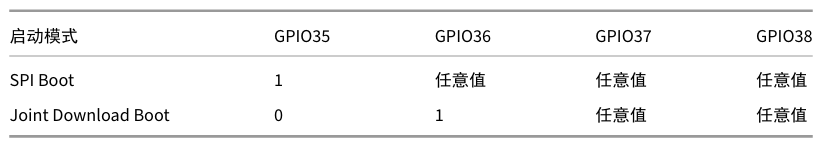

注意：复位后 strapping 管脚的值会决定是否进入烧录模式
原理图

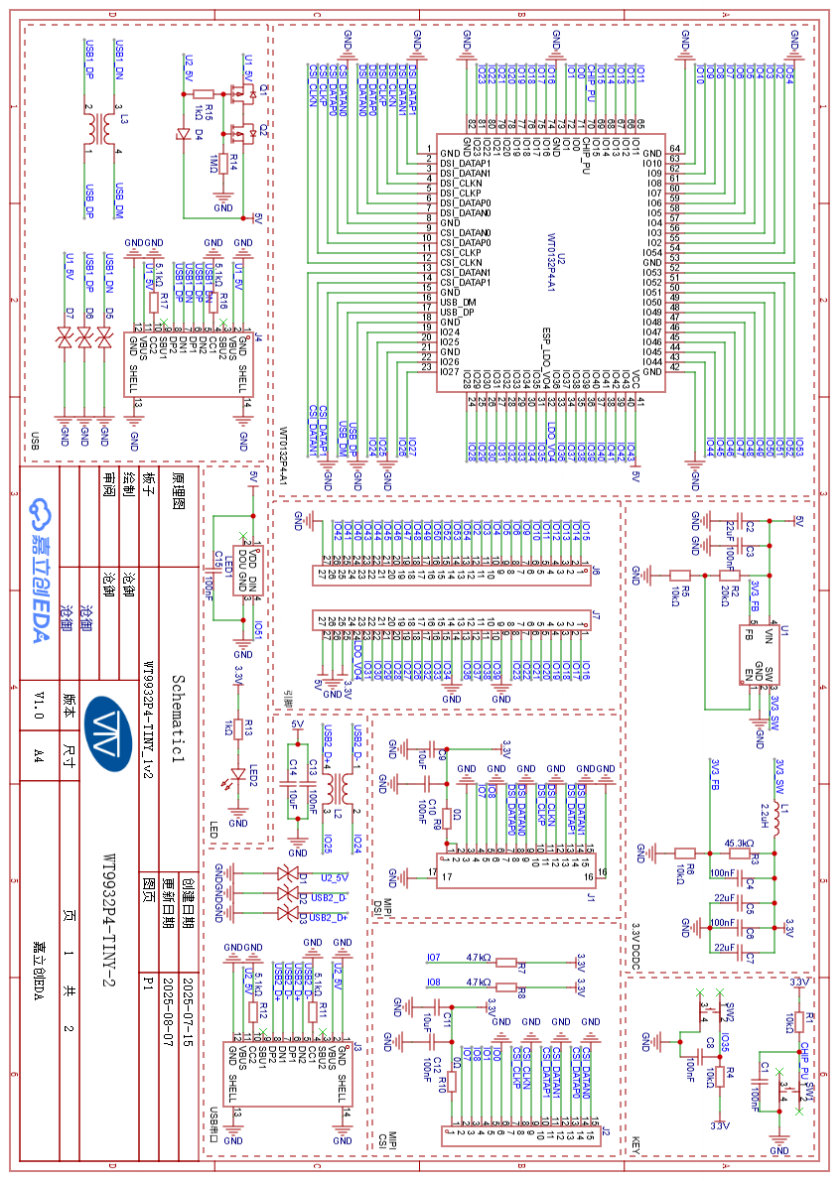

图 6 – 原理图

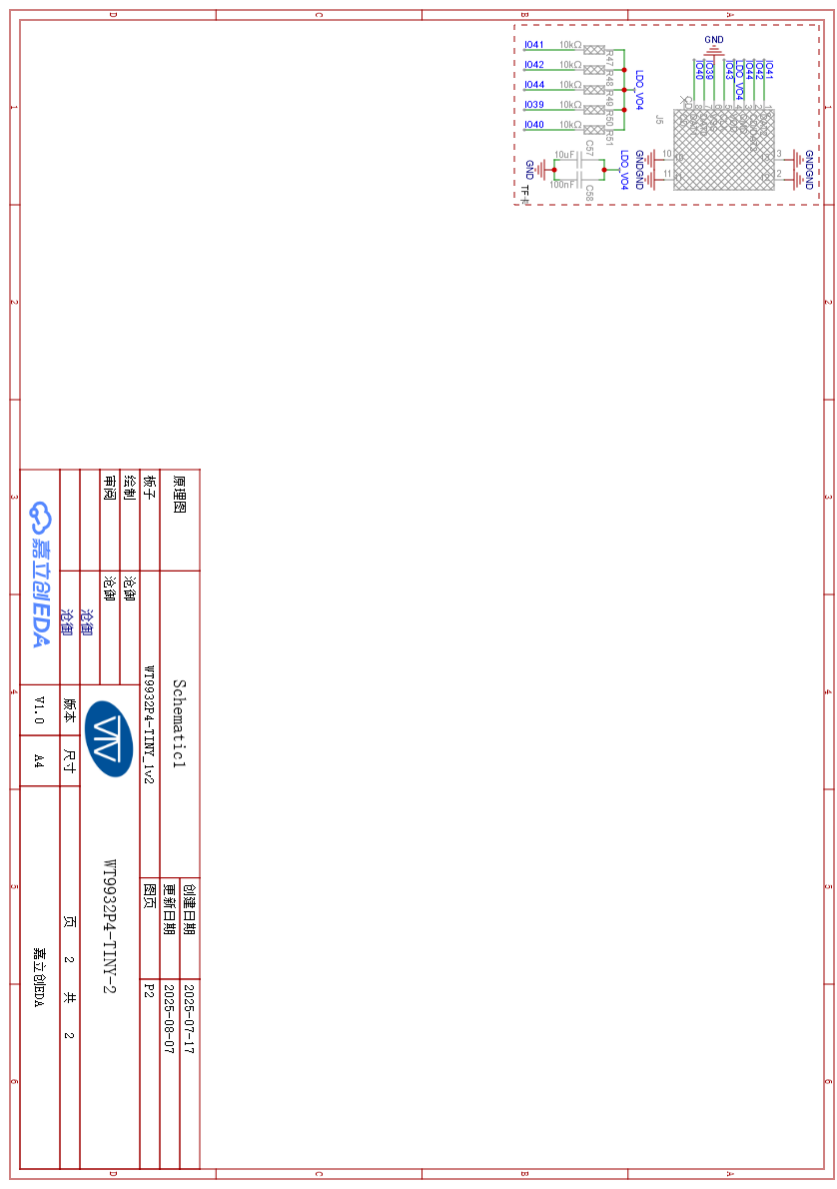

图 7 – 原理图
结构支持
1

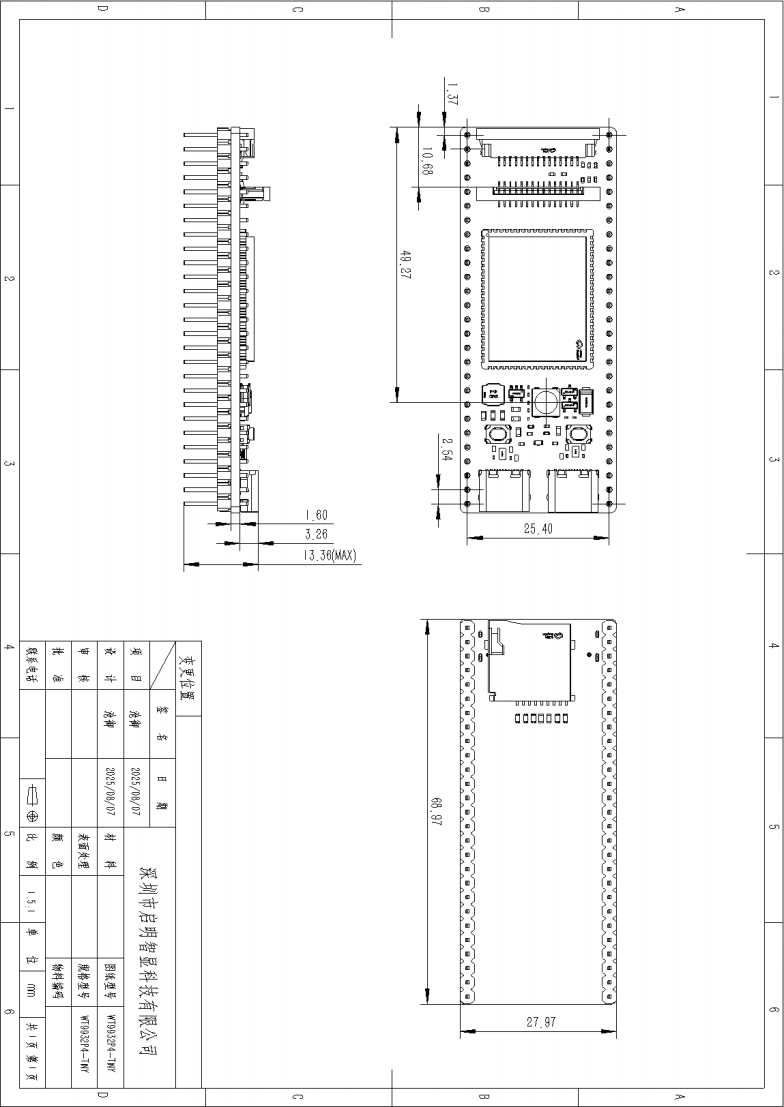

PCBA 尺寸图
图 8 – 主板尺寸图
使用指引
1
准备工作
在开始使用设备前，请准备以下物品和环境条件：
1. USB-C 数据线 × 1 用于为开发板供电或与电脑连接，建议使用原装或质量良好的线材，保证供电稳定。
2. WT9932P4-TINY 开发板 × 1 本产品的核心硬件设备。
提示：若使用电脑 USB 供电，建议电脑 USB 接口能提供至少 5V@1A 输出电流；如电源不足，设备可能无法正常启动。
2
硬件配置
1. 连接供电
• 使用 USB‑C 数据线将开发板与电脑或USB 适配器相连。
• 推荐适配器规格为 5V/1A 及以上，确保供电稳定。
• 上电后，设备将自动启动，指示灯亮起表示设备已通电。
3
使用指南
1. 按照官方文档搭建 IDF 环境官方快速入门
2. clone 例程 clone 官方的 blink 例程并 export esp‑idf。
3. 编译并烧录例程 使用 USB‑C 数据线，连接上开发板的 FUSB。使用：
idf.pyset-target esp32p4idf.py build
4. 编译例程使用：
idf.py flash
烧录例程，可以查看到开发板中的 RGB 灯闪烁。
提示：如果遇到 FUSB 接好后，UART 忽有忽无的情况。可以尝试按下BOOT 按钮后点击 RESET 按钮再松开 BOOT 按钮，手动进入烧录模式。
