在电机装配产线上，盖子的精准定位是确保产品质量的关键环节。传统人工检测或机械定位方式，往往存在误差大、效率低、易受人为因素影响等问题。
今天，明治传感的工程师带来一个真实的现场案例，看看明治视觉检测系统，如何以0.02mm/pixel的高像素精度，实现扇叶与定子小环的精准定位。
场景需求
一、扇叶定位
识别扇叶中心区域带数字的小圆环
输出：圆心定位+ 字符旋转角度
二、定子定位
识别定子上方的小圆环
输出：圆心角度
选型推荐
针对这个场景，我们推荐了以下方案作为核心检测单元
1. 硬件选型：为精准检测筑牢基础
工位采用500W黑白相机（分辨率2592*1944）、16MM定焦镜头、环形光源，工作距离130±10mm，像素精度达0.02mm/pixel。
这些参数的组合，为小环的精准捕捉和定位提供了硬件保障，
高分辨率相机：2592*1944的像素密度，能清晰捕捉小环的边缘细节，为精确定位提供数据基础。
定焦镜头+固定工作距离：16MM镜头匹配130mm工作距离，确保视野稳定在52*39mm，避免因镜头移动导致的定位误差。
环形光源：均匀照明减少小环边缘阴影，尤其适合金属材质小环的反光抑制，提升边缘检测的准确性。
2. 安装示意：
扇叶圆环定位：基于轮廓筛选+圆拟合，输出精确圆心坐标。
字符角度检测：通过极坐标展开+骨架分析，输出字符旋转角度（0~360°，精度±1°）。
定子小环定位：在扇叶圆心附近ROI内，用圆度筛选+RANSAC拟合，输出小环圆心。
整个流程全自动，一次拍照同时输出两个检测结果。
应用效果

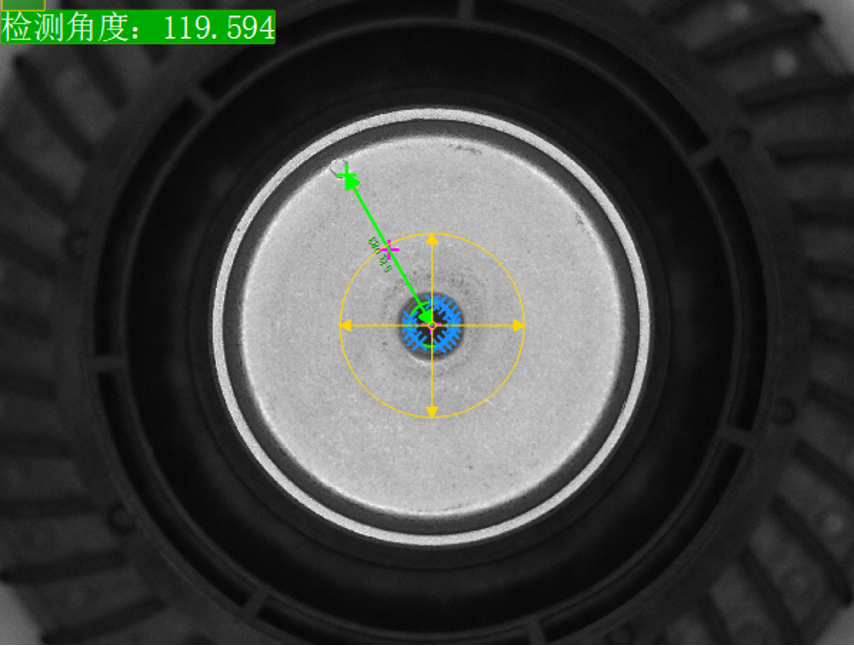

1、扇叶定位

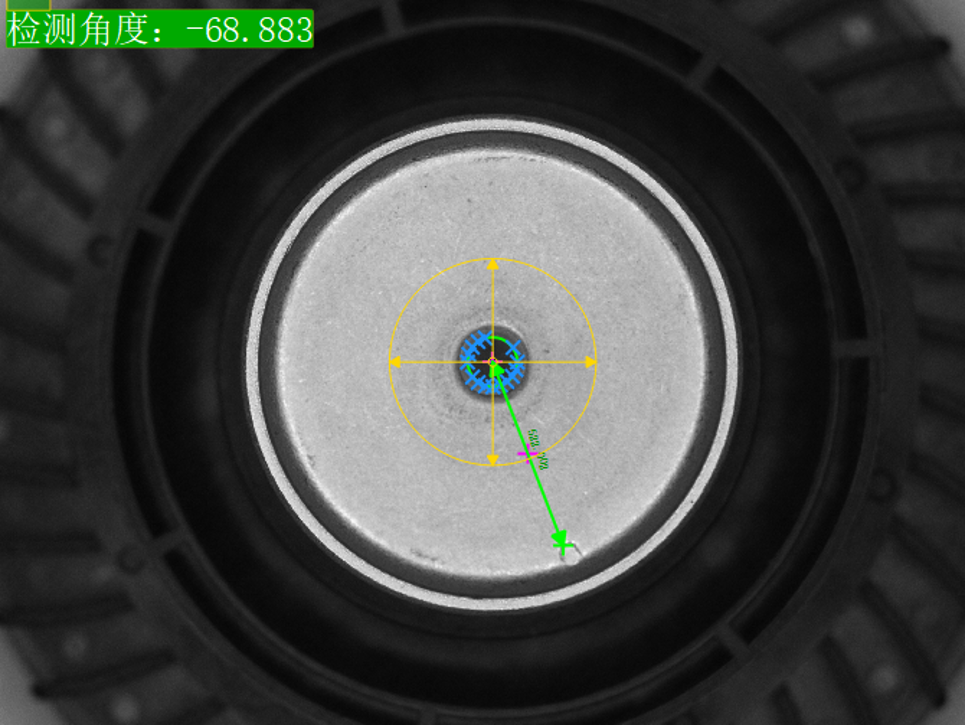

2、定子定位
不止于检测，我们为您创造真实效益
一个小小的圆环定位，背后是视觉系统对精度与速度的极致追求。在制造业“降本增效”的今天，每一毫秒的节省、每一微米的精准，都可能成为您产线领先对手的关键。
