电子元件符号是电路设计、识图、维修的“通用语言”，无论是画电路图、看 datasheet，还是排查电路故障，精准识别元件符号都是基础。很多新手入门时容易混淆相似符号，甚至看错符号导致电路设计出错，今天就来系统梳理常用电子元件符号，帮你快速掌握、避开常见误区。
一、基础无源元件符号（最常用，必记）
无源元件无需外接电源即可工作，是电路的“基石”，符号简洁易懂，几乎不会出错，但要注意细微差异。

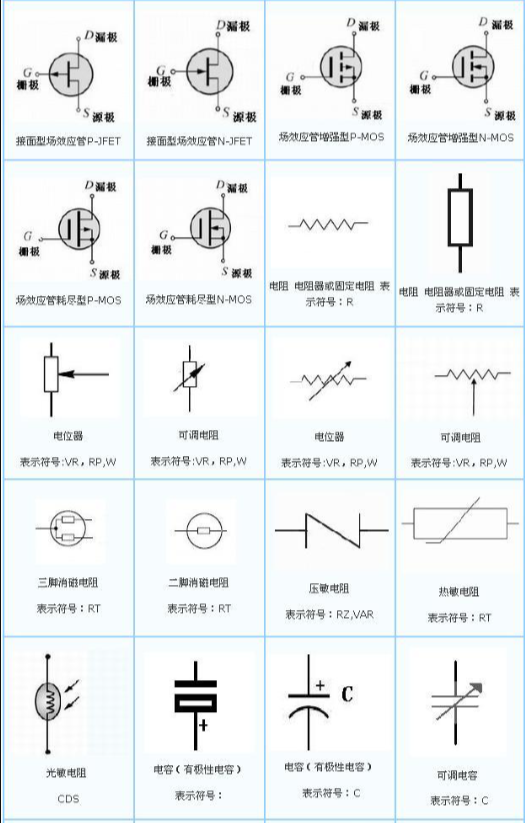

电阻：标准符号为矩形（国际通用），部分老旧图纸会用波浪线，但目前矩形符号最规范，无多余标识，一眼就能识别，核心作用是限流、分压。
电容：分两种核心符号——无极性电容（两条平行竖线，粗细一致），常用于高频电路；有极性电容（一长一短竖线，长竖线为正极，短竖线为负极），多为电解电容，常用于储能、滤波。
电感：标准符号为波浪线，部分带铁芯的电感会在波浪线中间加一条竖线，标识铁芯特性，核心作用是储能、抗干扰，符号无复杂变体，不易混淆。
二、半导体元件符号（易混淆，重点记）
半导体元件符号有明显的“特征标识”，新手最容易混淆二极管、三极管的各类变体，记住“特征线条”就能快速区分。

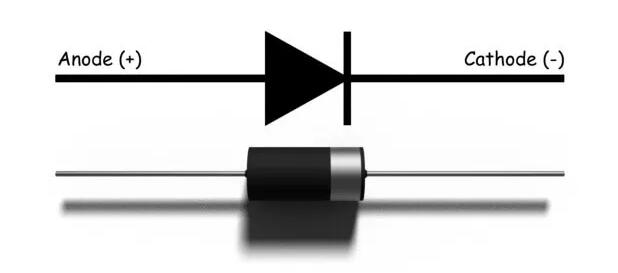

普通二极管：核心符号为“三角形+竖线”，三角形一端为正极，竖线一端为负极，箭头指向电流流向，无多余线条，是所有二极管的基础符号。
特殊二极管：齐纳二极管（稳压二极管）在普通二极管竖线一侧加一条斜短线，区别于普通二极管；隧道二极管需在三角形一侧加一条弯曲线段，很多人会画成齐纳二极管，这是常见错误；光电二极管则在二极管外部加一个圆圈，标注光线标识，体现光敏特性。
三极管：分NPN和PNP两种，核心区别在发射极箭头方向——NPN管箭头向外，PNP管箭头向内，均标注B（基极）、C（集电极）、E（发射极）引脚；注意区分光电三极管（带圆圈+光线）与普通三极管，避免混淆。

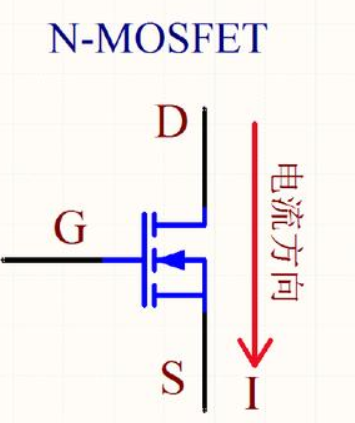

MOS管：N沟道与P沟道的区别在衬底箭头方向，N-MOS管箭头指向栅极（G），P-MOS管箭头背离栅极，标注G（栅极）、D（漏极）、S（源极），符号简洁，记住箭头方向即可。
三、数字/模拟元件符号（规范统一，直接记）
这类元件符号多为“功能标识+引脚”，样式规范，无过多变体，重点记住核心功能对应的符号特征。
运算放大器（运放）：标准符号为三角形，左侧为同相输入端（+）、反相输入端（-），右侧为输出端，部分会标注电源端，样式统一，无需区分变体。
触发器（以D触发器为例）：矩形框内标注功能标识，包含时钟端（CLK，带三角符号）、数据输入端（D）、输出端（Q）和反相输出端（$overline{Q}$），符号固定，适配各类数字电路识图。
数模/模数转换器（DAC/ADC）：矩形框标注“DAC”或“ADC”，一侧为数字输入端（如D3~D0），一侧为模拟输出/输入端，部分标注电源端，符号直观，易识别。
四、常用辅助元件符号（细节注意，不踩坑）
这类元件符号简单，但容易忽略细节，导致识图错误，重点关注符号的“状态标识”。
开关：按键开关为断开状态的线条标识，拨动开关为带触点的线条，符号简洁，重点区分“断开”与“闭合”状态（图纸中多画断开状态）。
晶振：标准符号为两端带点的矩形框，部分会在矩形框内加波浪线，标识振荡功能，无复杂变体，易识别。
电源与接地：直流电源为“+”“-”标识，交流电源为波浪线；接地符号为向下的折线，不同接地类型（模拟地、数字地）符号略有差异，但核心样式一致。
五、常见误区总结（新手必看）
很多人识别元件符号出错，并非记不住样式，而是混淆了相似符号，记住这3个误区，少走弯路：
混淆隧道二极管与齐纳二极管：两者核心区别在“弯曲线段”，隧道二极管有弯曲线，齐纳二极管是斜短线，不可画成一样。
误用光电三极管代替普通三极管：普通三极管无圆圈和光线标识，光电三极管有明显的光敏标识，避免混淆导致电路功能错误。
忽略电容极性符号：有极性电容的长竖线是正极，短竖线是负极，画电路图时不可颠倒，否则会导致元件损坏。
电子元件符号的核心是“规范、统一”，只要记住各类元件的“特征标识”（线条、箭头、圆圈等），就能快速识别，避开误区。无论是新手入门硬件学习，还是日常电路识图、维修，掌握这些符号，就能轻松读懂各类电路图，为后续学习和实践打下坚实基础。
